三菱Y03放大器未安装：MDS-D-V2-160160不显示的现场记录

本站原记录涉及三菱CNC出现Y03“放大器未安装”，现场有一台MDS-D-V2-160160驱动器无显示。原文配有两张照片，但没有提供供电实测值、完整维修过程和复机结果，因此本文将它保留为故障现象记录，不补写已经修复的结论。

Y03提示说明到哪一步

M800／M80／E80／C80手册IB-1501280-B第48页将Y03解释为驱动单元未正确连接，核对范围包括连接、电缆、输入电源与轴号设置。它不等于已经证明驱动器本体损坏。本文现场使用的具体系统版本仍应与本机资料核对，M70机型不能仅凭同样的提示照搬M80参数。

先把无显示的模块与轴对应起来

记录NC完整报警、轴名，以及每台驱动器的准确型号和显示状态，区分全部模块无显示与其中一台无显示。对已有照片看不清的部分，标注待确认，不根据相邻模块推断。若近期更换过模块、恢复参数或移动线缆，也应记录时间和实际操作内容。

安全核对连接与供电

现场人员可先整理外部可见信息。涉及电柜内测量、线缆拆接或模块检查，应由电气维修人员按本机规程隔离电源、确认储能释放后处理。不要带电拔插编码器或通信线缆，也不要直视光纤端口来判断通信是否正常。

核对时将设备图纸、实际轴连接和原有参数备份相互对照。尚未查清原因前，不应随意改轴号或取消某轴配置来让报警消失。无显示可以作为调查线索，但不能直接替代对输入条件和模块状态的检查。

交接时保留不确定项

本例尚缺少明确的最终故障部位及复机验证记录。如果后续取得实测与维修工单，应补充到同一事件中；不要把相似设备的修复过程拼接成这台设备的结果。报警资料整理可参考完整报警截图清单，其他Y03现场资料见原有Y03相关记录。

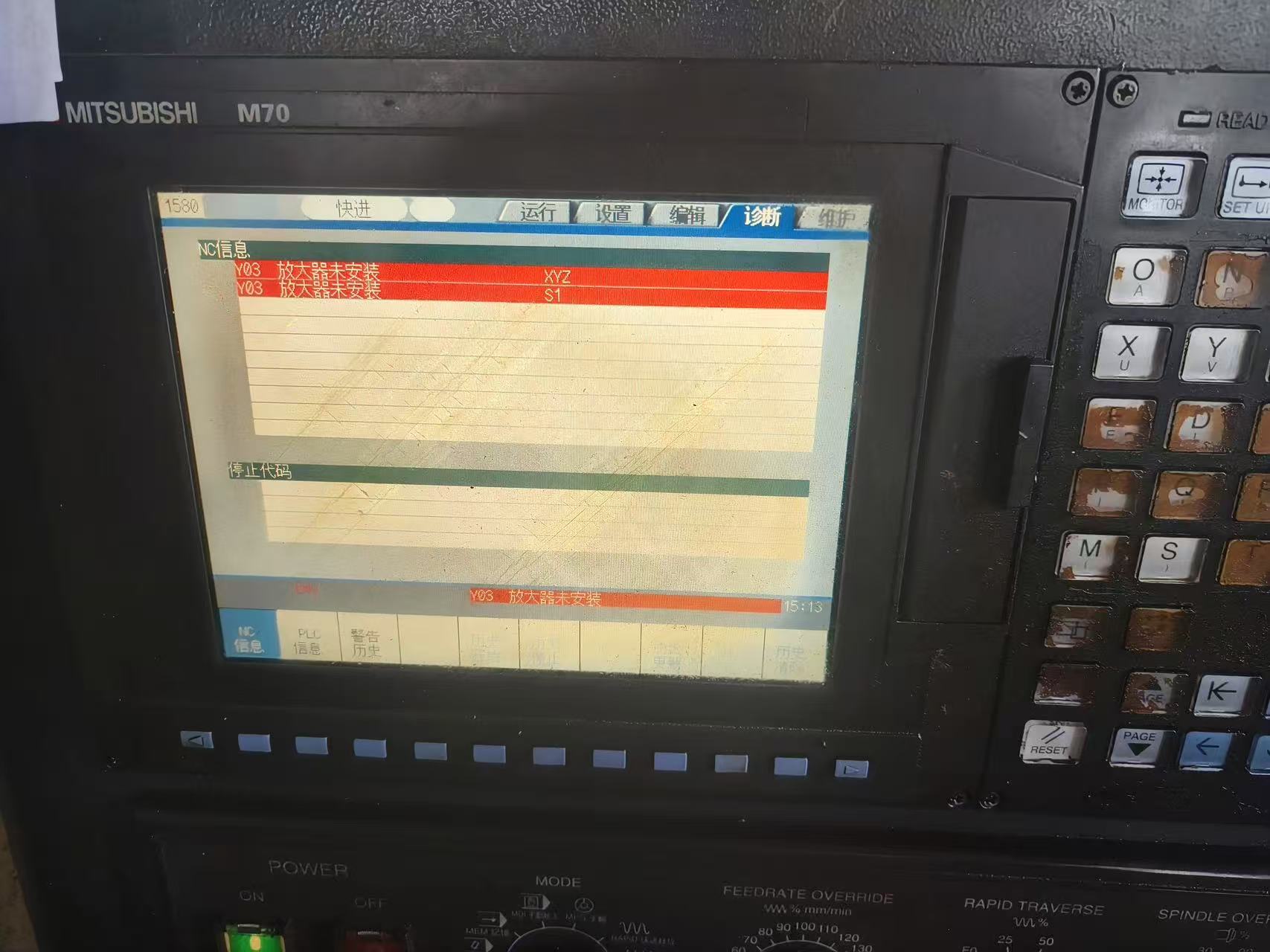

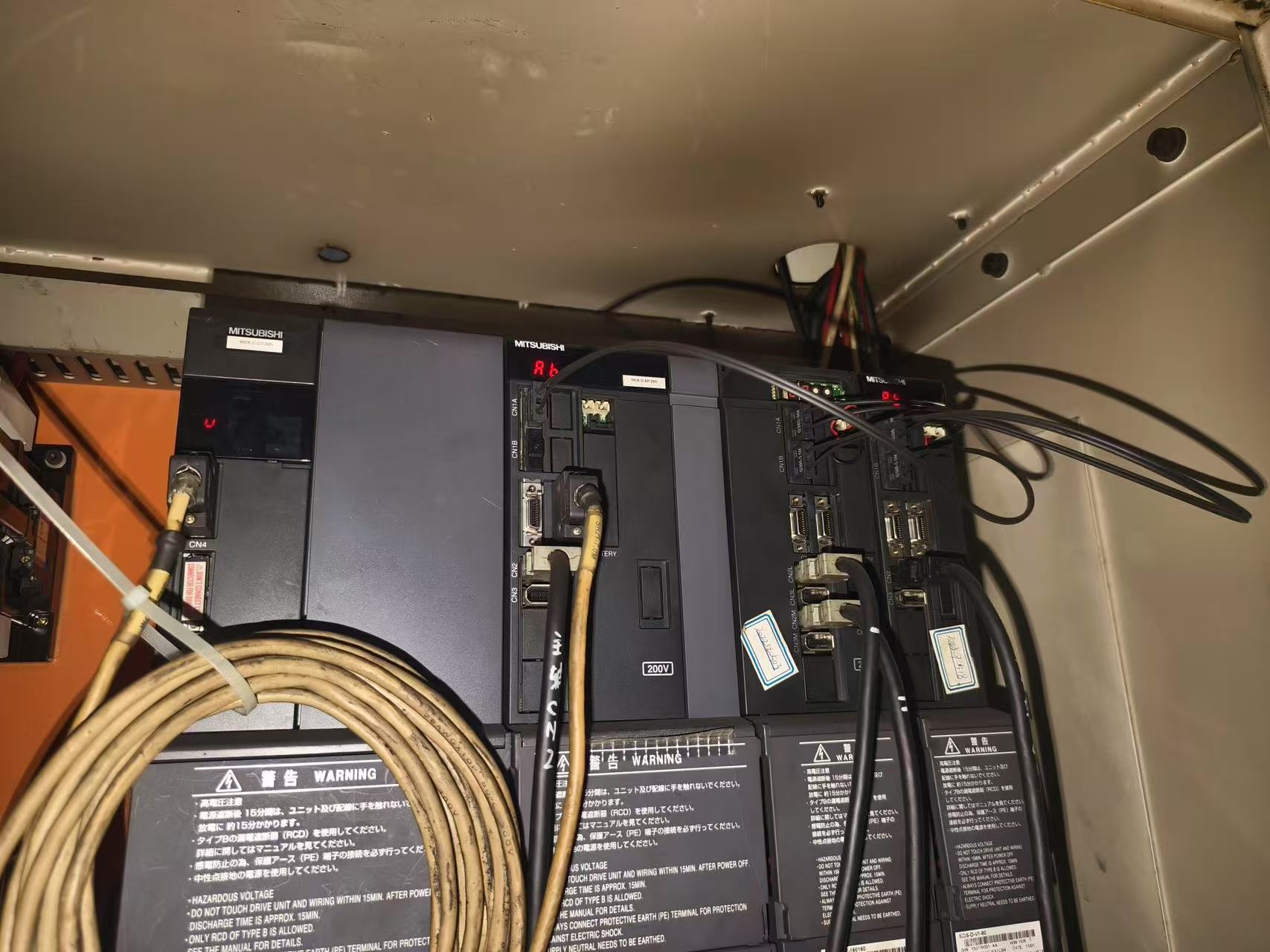

原始现场照片

资料依据：M800/M80/E80/C80 Series HANDBOOK, IB-1501280-B，§3.1，印刷页29；电源报警表页39；MCP报警页48。正文为范围说明与现场整理建议，具体操作按本机及机床制造商资料执行。
