数控机床24V开关电源检测

之前文章记录过一台润星HS-500T加工中心维修案例，当时机床一共烧坏了三块电路板，分别是发那科主板（型号为：A20B-0321-B530），一体型伺服放大器（型号为：A06B-6164-H364#580），发那科I/O板红色指示灯（故障灯）亮。后经检测发现是由于24V开关电源输出不正常引起，输出高达72-95V。此加工中心配备开关电源型号为：NES-350-24 350W 24V 14.6A。文章源自发那科三菱数控机床维修-https://www.fanucmitsubishi.com/cnc-24v-power/

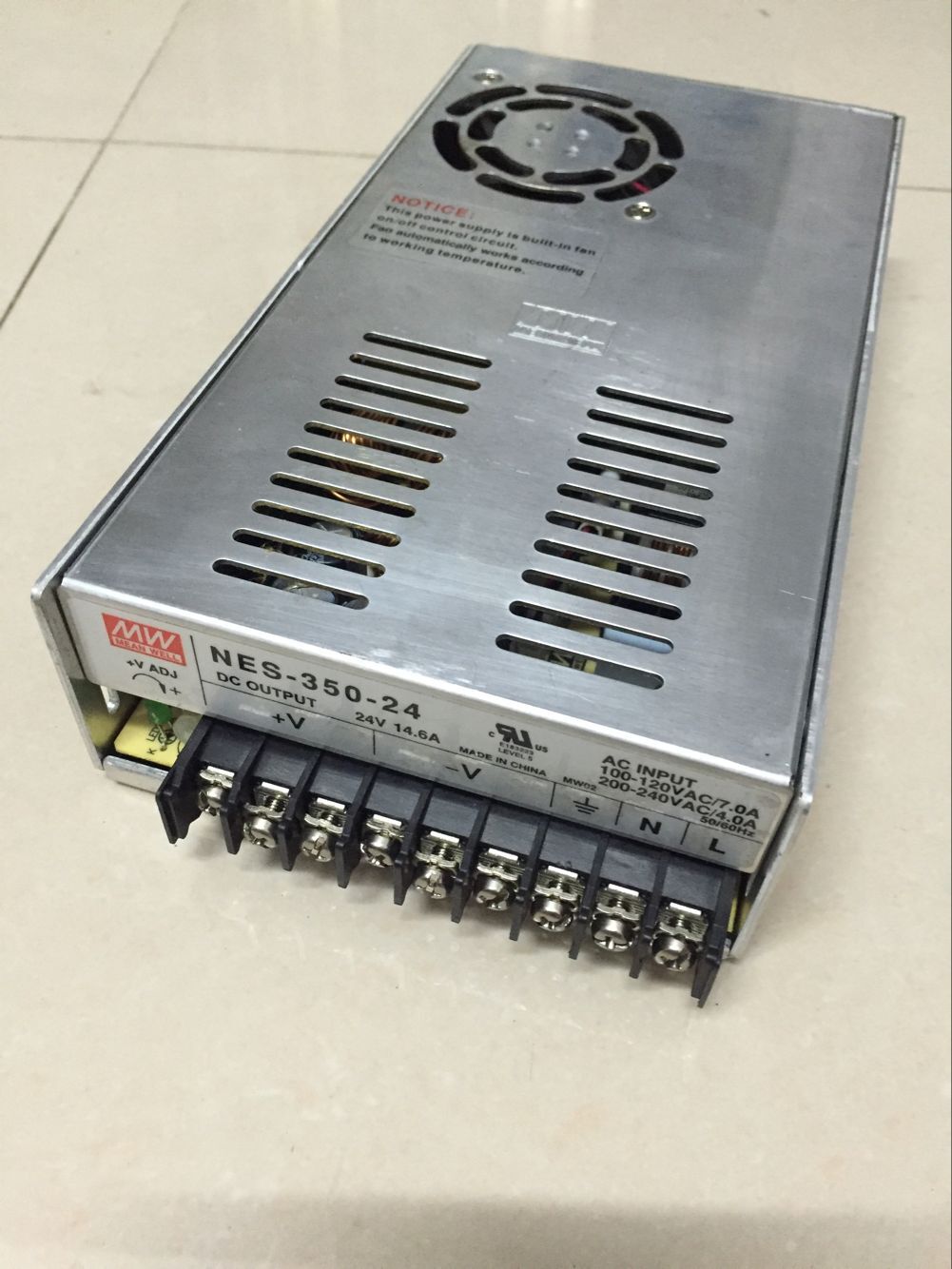

NES-350-24 350W 24V 14.6A

由于此开关电源淘宝、天猫、京东价格在165元左右，所以直接帮客户买了一个，另打算研究一下开关电源出故障的原因。文章源自发那科三菱数控机床维修-https://www.fanucmitsubishi.com/cnc-24v-power/

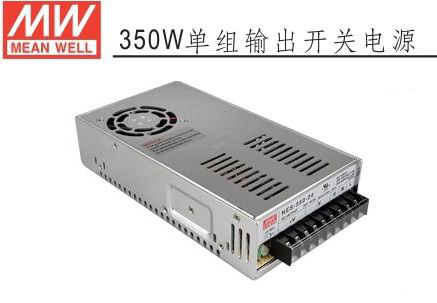

数控机床开关电源

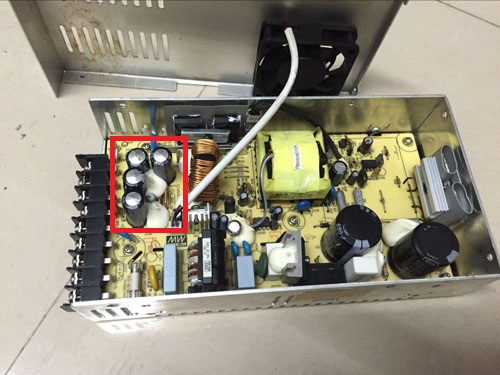

外观看不出什么，拆开四周螺丝，可以看到35V电容鼓包，输出电压过高，超出电容耐压值。文章源自发那科三菱数控机床维修-https://www.fanucmitsubishi.com/cnc-24v-power/

35V电容鼓包

仔细检查发现，开关电源变压部分是靠光耦触发控制，光耦输入端为变压器输出24V，当输出24V电压变化时，光耦输出变化，使变压器调整输出，稳定到24V。伺服电机维修文章源自发那科三菱数控机床维修-https://www.fanucmitsubishi.com/cnc-24v-power/

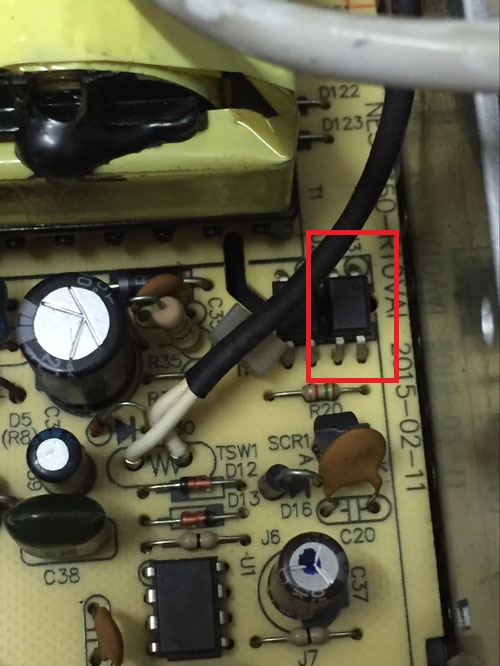

光耦输入端击穿

现发现光耦输入端短路，阻值为0Ω，24V输入到光耦中间有一贴片电阻烧焦。因此，开关电源工作时，光耦无输入电压，无输出，变压器输出提高，出现此故障；更换即可。文章源自发那科三菱数控机床维修-https://www.fanucmitsubishi.com/cnc-24v-power/
